Detalles técnicos por tipo de módulo

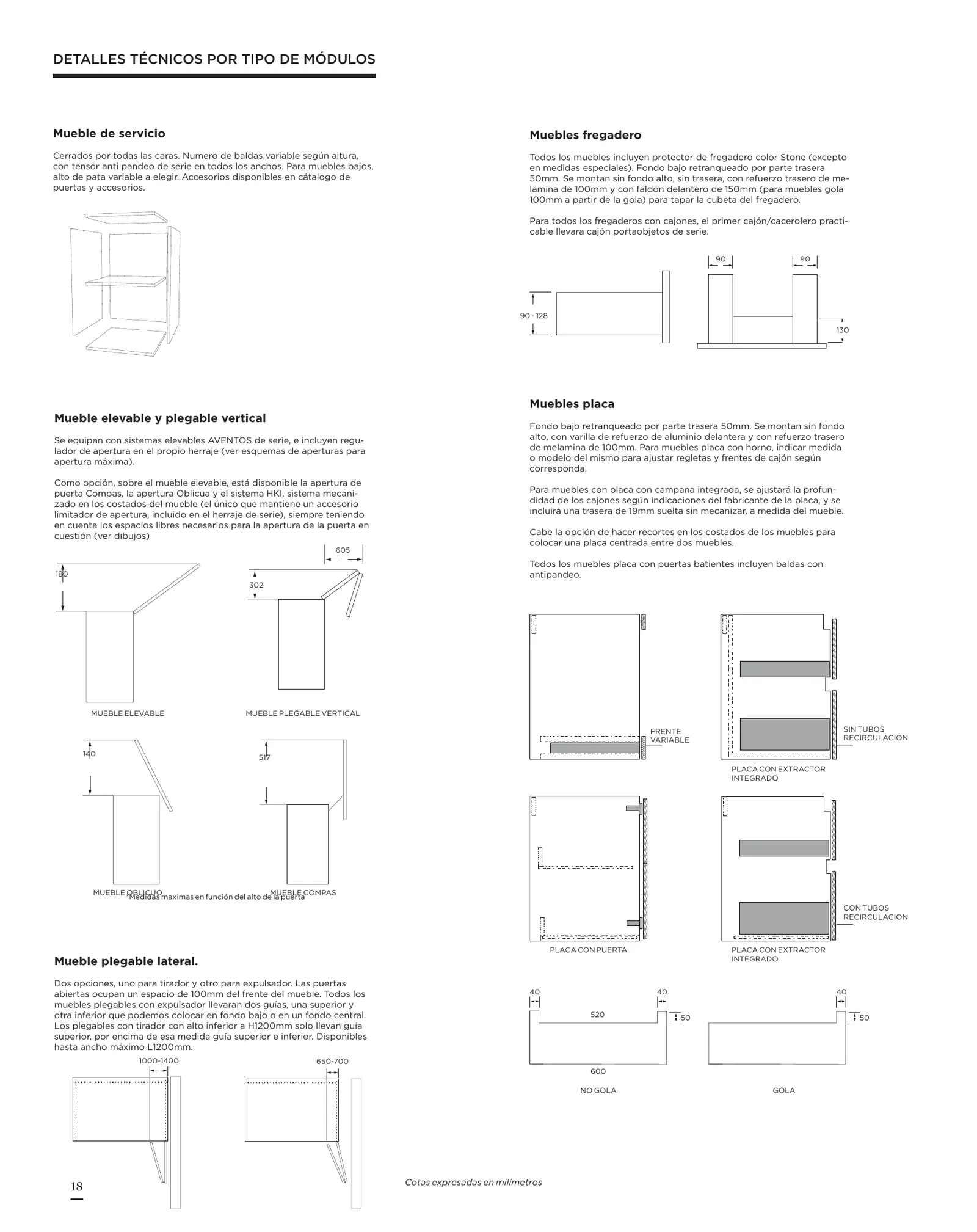

Cerrados por todas las caras. Número de baldas variable según altura, con tensor antipandeo de serie en todos los anchos. Para muebles bajos, alto de pata variable a elegir. Accesorios disponibles en catálogo de puertas y accesorios.

Se equipan con sistemas elevables AVENTOS de serie, e incluyen regulador de apertura en el propio herraje (ver esquemas de aperturas para apertura máxima).

Como opción, sobre el mueble elevable, está disponible la apertura de puerta Compás, la apertura Oblicua y el sistema HKI, sistema mecanizado en los costados del mueble (el único que mantiene un accesorio limitador de apertura, incluido en el herraje de serie), siempre teniendo en cuenta los espacios libres necesarios para la apertura de la puerta en cuestión (ver dibujos).

• Mueble elevable: cota de apertura 180 mm.
• Mueble plegable vertical: cota de apertura 605 mm × 302 mm.
• Mueble oblicuo: cota de apertura 140 mm (medidas máximas en función del alto de la puerta).
• Mueble compás: cota de apertura 517 mm.

Ver página 18 del PDF

Dos opciones, uno para tirador y otro para expulsador. Las puertas abiertas ocupan un espacio de 100 mm del frente del mueble. Todos los muebles plegables con expulsador llevarán dos guías, una superior y otra inferior, que podemos colocar en fondo bajo o en un fondo central. Los plegables con tirador con alto inferior a H1200 mm solo llevan guía superior; por encima de esa medida, guía superior e inferior. Disponibles hasta ancho máximo L1200 mm.

• Anchos disponibles: 1000-1400 mm y 650-700 mm.

Todos los muebles incluyen protector de fregadero color Stone (excepto en medidas especiales). Fondo bajo retranqueado por parte trasera 50 mm. Se montan sin fondo alto, sin trasera, con refuerzo trasero de melamina de 100 mm y con faldón delantero de 150 mm (para muebles gola, 100 mm a partir de la gola) para tapar la cubeta del fregadero.

Para todos los fregaderos con cajones, el primer cajón/cacerolero practicable llevará cajón portaobjetos de serie.

• Faldón delantero: 90 mm (no gola) / 130 mm (gola).
• Retranqueo trasero: 90-128 mm.

Fondo bajo retranqueado por parte trasera 50 mm. Se montan sin fondo alto, con varilla de refuerzo de aluminio delantera y con refuerzo trasero de melamina de 100 mm. Para muebles placa con horno, indicar medida o modelo del mismo para ajustar regletas y frentes de cajón según corresponda.

Para muebles con placa con campana integrada, se ajustará la profundidad de los cajones según indicaciones del fabricante de la placa, y se incluirá una trasera de 19 mm suelta sin mecanizar, a medida del mueble.

Cabe la opción de hacer recortes en los costados de los muebles para colocar una placa centrada entre dos muebles.

Todos los muebles placa con puertas batientes incluyen baldas con antipandeo.

• Placa con puerta: variante estándar (no gola/gola), cota 40 mm + 520 mm + 50 mm; fondo 600 mm.
• Placa con extractor integrado: frente variable, sin tubos de recirculación.
• Placa con extractor integrado: con tubos de recirculación.

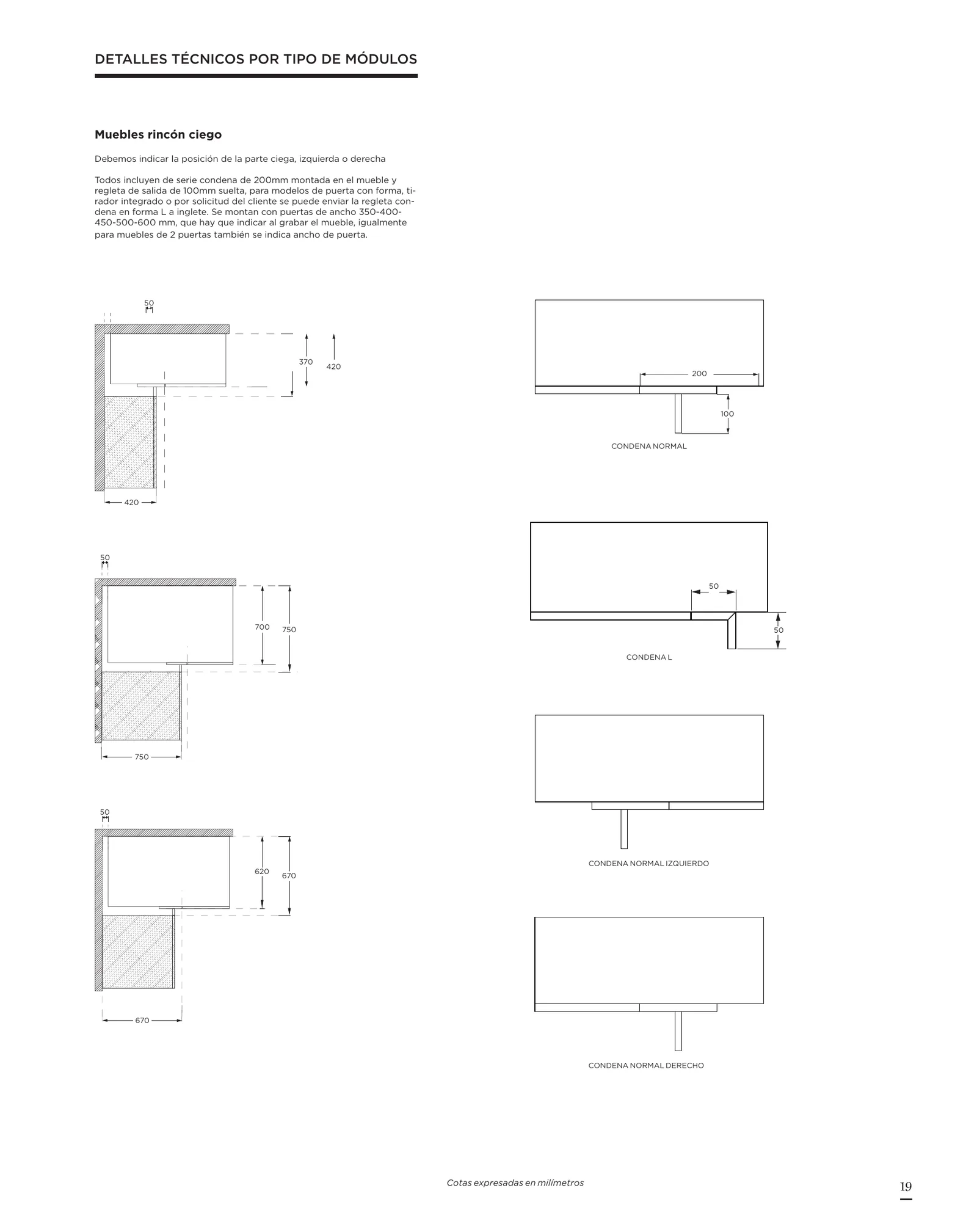

Debemos indicar la posición de la parte ciega, izquierda o derecha.

Todos incluyen de serie condena de 200 mm montada en el mueble y regleta de salida de 100 mm suelta. Para modelos de puerta con forma, tirador integrado o por solicitud del cliente, se puede enviar la regleta-condena en forma L a inglete. Se montan con puertas de ancho 350-400-450-500-600 mm, que hay que indicar al grabar el mueble; igualmente, para muebles de 2 puertas también se indica ancho de puerta.

• Condena normal: 50 × 370 × 420 mm (regleta 200 × 100 mm).
• Condena en L: 420 × 50 × 700-750 mm.
• Condena normal izquierdo: 750 × 50 × 620-670 mm.
• Condena normal derecho: 670 × 50 mm.

Ver página 19 del PDF

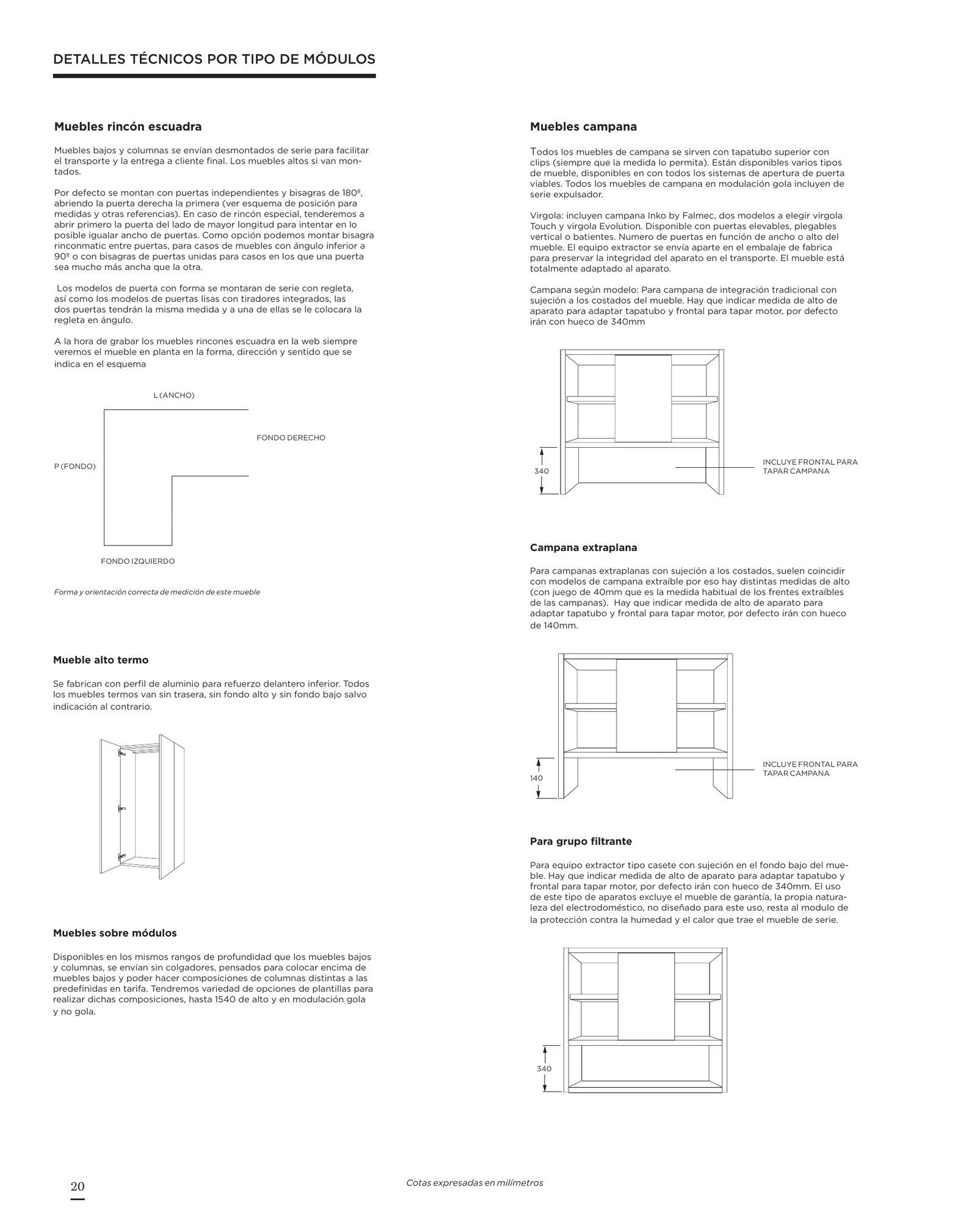

Muebles bajos y columnas se envían desmontados de serie para facilitar el transporte y la entrega a cliente final. Los muebles altos sí van montados.

Por defecto se montan con puertas independientes y bisagras de 180º, abriendo la puerta derecha la primera (ver esquema de posición para medidas y otras referencias). En caso de rincón especial, tenderemos a abrir primero la puerta del lado de mayor longitud para intentar en lo posible igualar ancho de puertas. Como opción podemos montar bisagra Rinconmatic entre puertas, para casos de muebles con ángulo inferior a 90º o con bisagras de puertas unidas para casos en los que una puerta sea mucho más ancha que la otra.

Los modelos de puerta con forma se montarán de serie con regleta, así como los modelos de puertas lisas con tiradores integrados; las dos puertas tendrán la misma medida y a una de ellas se le colocará la regleta en ángulo.

A la hora de grabar los muebles rincones escuadra en la web siempre veremos el mueble en planta en la forma, dirección y sentido que se indica en el esquema.

Ver página 20 del PDF

Se fabrican con perfil de aluminio para refuerzo delantero inferior. Todos los muebles termos van sin trasera, sin fondo alto y sin fondo bajo salvo indicación al contrario.

Disponibles en los mismos rangos de profundidad que los muebles bajos y columnas; se envían sin colgadores, pensados para colocar encima de muebles bajos y poder hacer composiciones de columnas distintas a las predefinidas en tarifa. Tendremos variedad de opciones de plantillas para realizar dichas composiciones, hasta 1540 mm de alto y en modulación gola y no gola.

Todos los muebles de campana se sirven con tapatubo superior con clips (siempre que la medida lo permita). Están disponibles varios tipos de mueble, disponibles con todos los sistemas de apertura de puerta viables. Todos los muebles de campana en modulación gola incluyen de serie expulsador.

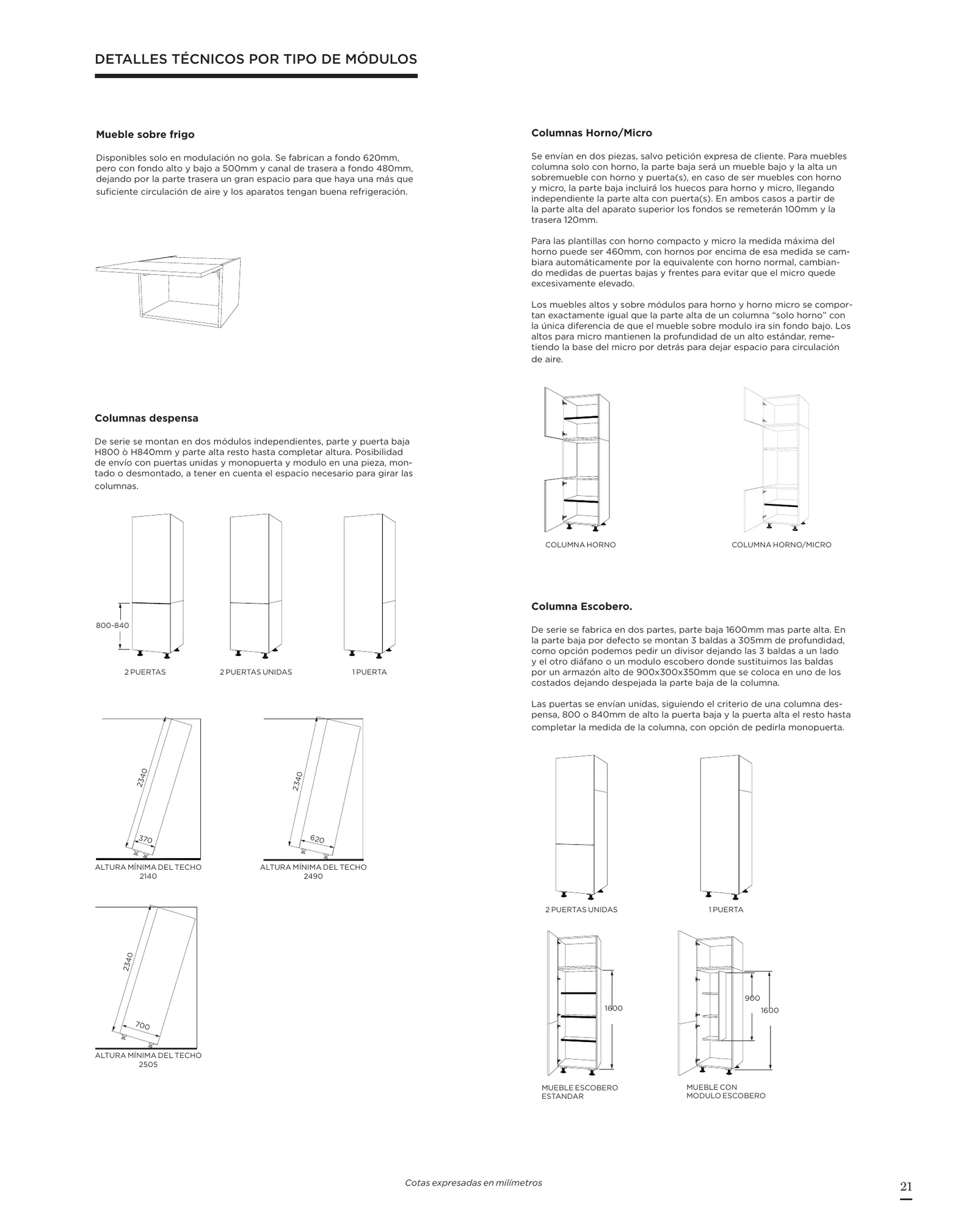

Disponibles solo en modulación no gola. Se fabrican a fondo 620 mm, pero con fondo alto y bajo a 500 mm y canal de trasera a fondo 480 mm, dejando por la parte trasera un gran espacio para que haya una más que suficiente circulación de aire y los aparatos tengan buena refrigeración.

De serie se montan en dos módulos independientes: parte y puerta baja H800 o H840 mm y parte alta resto hasta completar altura. Posibilidad de envío con puertas unidas y monopuerta y módulo en una pieza, montado o desmontado; a tener en cuenta el espacio necesario para girar las columnas.

• Variantes: 2 puertas, 2 puertas unidas, 1 puerta.
• Profundidad 370 mm: altura mínima del techo 2140 mm.
• Profundidad 620 mm: altura mínima del techo 2490 mm.
• Profundidad 700 mm: altura mínima del techo 2505 mm.

Ver página 21 del PDF

Se envían en dos piezas, salvo petición expresa de cliente. Para muebles columna solo con horno, la parte baja será un mueble bajo y la alta un sobremueble con horno y puerta(s); en caso de ser muebles con horno y micro, la parte baja incluirá los huecos para horno y micro, llegando independiente la parte alta con puerta(s). En ambos casos, a partir de la parte alta del aparato superior los fondos se remeterán 100 mm y la trasera 120 mm.

Para las plantillas con horno compacto y micro, la medida máxima del horno puede ser 460 mm; con hornos por encima de esa medida se cambiará automáticamente por la equivalente con horno normal, cambiando medidas de puertas bajas y frentes para evitar que el micro quede excesivamente elevado.

Los muebles altos y sobre módulos para horno y horno-micro se comportan exactamente igual que la parte alta de una columna “solo horno”, con la única diferencia de que el mueble sobre módulo irá sin fondo bajo. Los altos para micro mantienen la profundidad de un alto estándar, remetiendo la base del micro por detrás para dejar espacio para circulación de aire.

De serie se fabrica en dos partes: parte baja 1600 mm más parte alta. En la parte baja por defecto se montan 3 baldas a 305 mm de profundidad; como opción podemos pedir un divisor dejando las 3 baldas a un lado y el otro diáfano, o un módulo escobero donde sustituimos las baldas por un armazón alto de 900 × 300 × 350 mm que se coloca en uno de los costados dejando despejada la parte baja de la columna.

Las puertas se envían unidas, siguiendo el criterio de una columna despensa: 800 o 840 mm de alto la puerta baja y la puerta alta el resto hasta completar la medida de la columna, con opción de pedirla monopuerta.

• Mueble escobero estándar: parte baja 1600 mm con 3 baldas a 305 mm.
• Mueble con módulo escobero: armazón 900 × 300 × 350 mm en un costado.

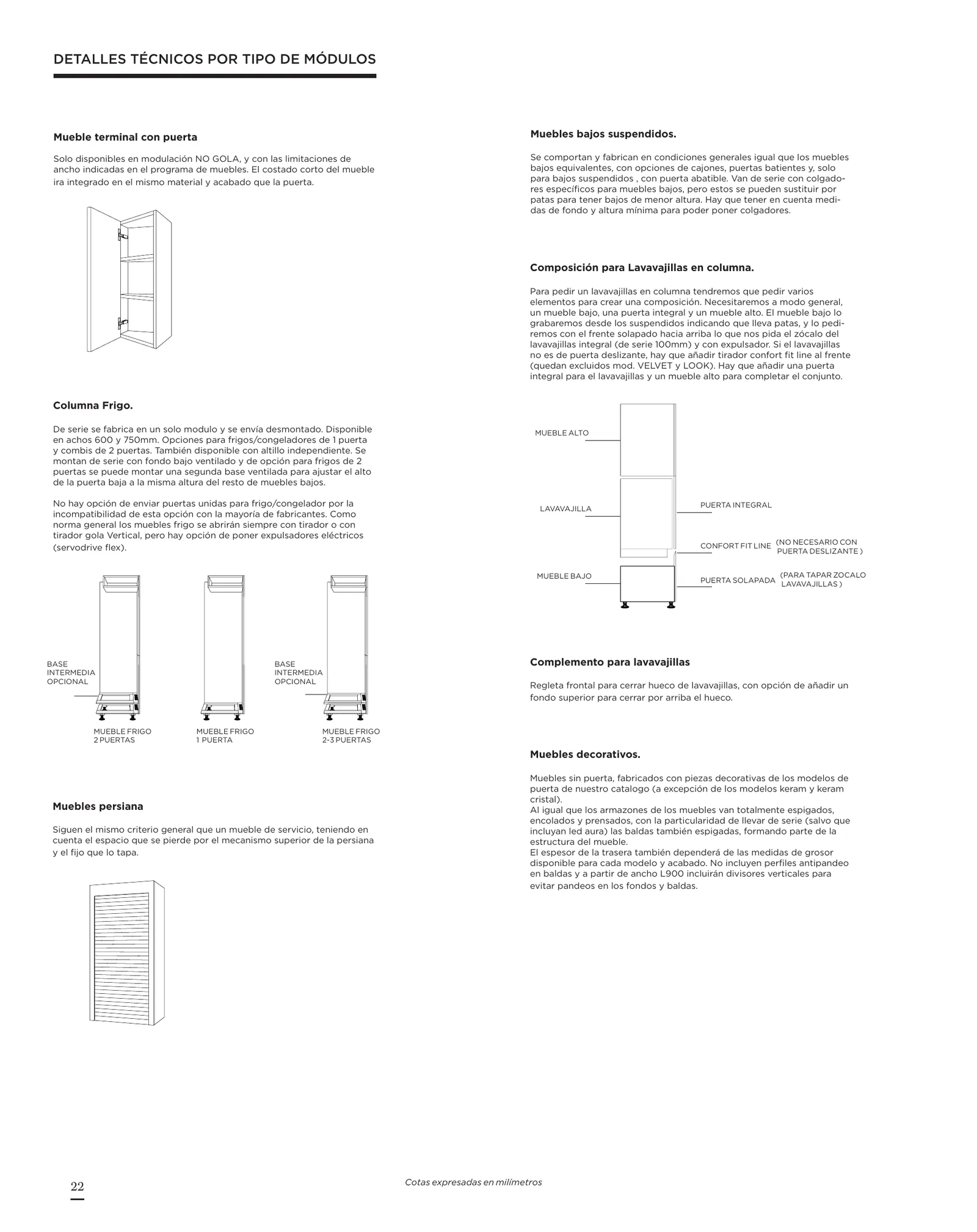

Solo disponibles en modulación NO GOLA, y con las limitaciones de ancho indicadas en el programa de muebles. El costado corto del mueble irá integrado en el mismo material y acabado que la puerta.

De serie se fabrica en un solo módulo y se envía desmontado. Disponible en anchos 600 y 750 mm. Opciones para frigos/congeladores de 1 puerta y combis de 2 puertas. También disponible con altillo independiente. Se montan de serie con fondo bajo ventilado y, de opción, para frigos de 2 puertas se puede montar una segunda base ventilada para ajustar el alto de la puerta baja a la misma altura del resto de muebles bajos.

No hay opción de enviar puertas unidas para frigo/congelador por la incompatibilidad de esta opción con la mayoría de fabricantes. Como norma general, los muebles frigo se abrirán siempre con tirador o con tirador gola vertical, pero hay opción de poner expulsadores eléctricos (Servodrive Flex).

• Mueble frigo 2 puertas (con base intermedia opcional).
• Mueble frigo 1 puerta (con base intermedia opcional).
• Mueble frigo 2-3 puertas.

Ver página 22 del PDF

Siguen el mismo criterio general que un mueble de servicio, teniendo en cuenta el espacio que se pierde por el mecanismo superior de la persiana y el fijo que lo tapa.

Se comportan y fabrican en condiciones generales igual que los muebles bajos equivalentes, con opciones de cajones, puertas batientes y, solo para bajos suspendidos, con puerta abatible. Van de serie con colgadores específicos para muebles bajos, pero estos se pueden sustituir por patas para tener bajos de menor altura. Hay que tener en cuenta medidas de fondo y altura mínima para poder poner colgadores.

Para pedir un lavavajillas en columna tendremos que pedir varios elementos para crear una composición. Necesitaremos, a modo general, un mueble bajo, una puerta integral y un mueble alto. El mueble bajo lo grabaremos desde los suspendidos indicando que lleva patas, y lo pediremos con el frente solapado hacia arriba lo que nos pida el zócalo del lavavajillas integral (de serie 100 mm) y con expulsador. Si el lavavajillas no es de puerta deslizante, hay que añadir tirador Confort Fit Line al frente (quedan excluidos modelos VELVET y LOOK). Hay que añadir una puerta integral para el lavavajillas y un mueble alto para completar el conjunto.

Regleta frontal para cerrar hueco de lavavajillas, con opción de añadir un fondo superior para cerrar por arriba el hueco.

Muebles sin puerta, fabricados con piezas decorativas de los modelos de puerta de nuestro catálogo (a excepción de los modelos Keram y Keram Cristal).

Al igual que los armazones de los muebles, van totalmente espigados, encolados y prensados, con la particularidad de llevar de serie (salvo que incluyan LED Aura) las baldas también espigadas, formando parte de la estructura del mueble.

El espesor de la trasera también dependerá de las medidas de grosor disponible para cada modelo y acabado. No incluyen perfiles antipandeo en baldas y a partir de ancho L900 incluirán divisores verticales para evitar pandeos en los fondos y baldas.
