Mueble Bajo 84 Placa Extractor 1 Frente Fijo 1 Cajon 1 Cacerolero P70

MuebleBajo84PlacaExtractor1FrenteFijo1Cajon1CaceroleroFondo70

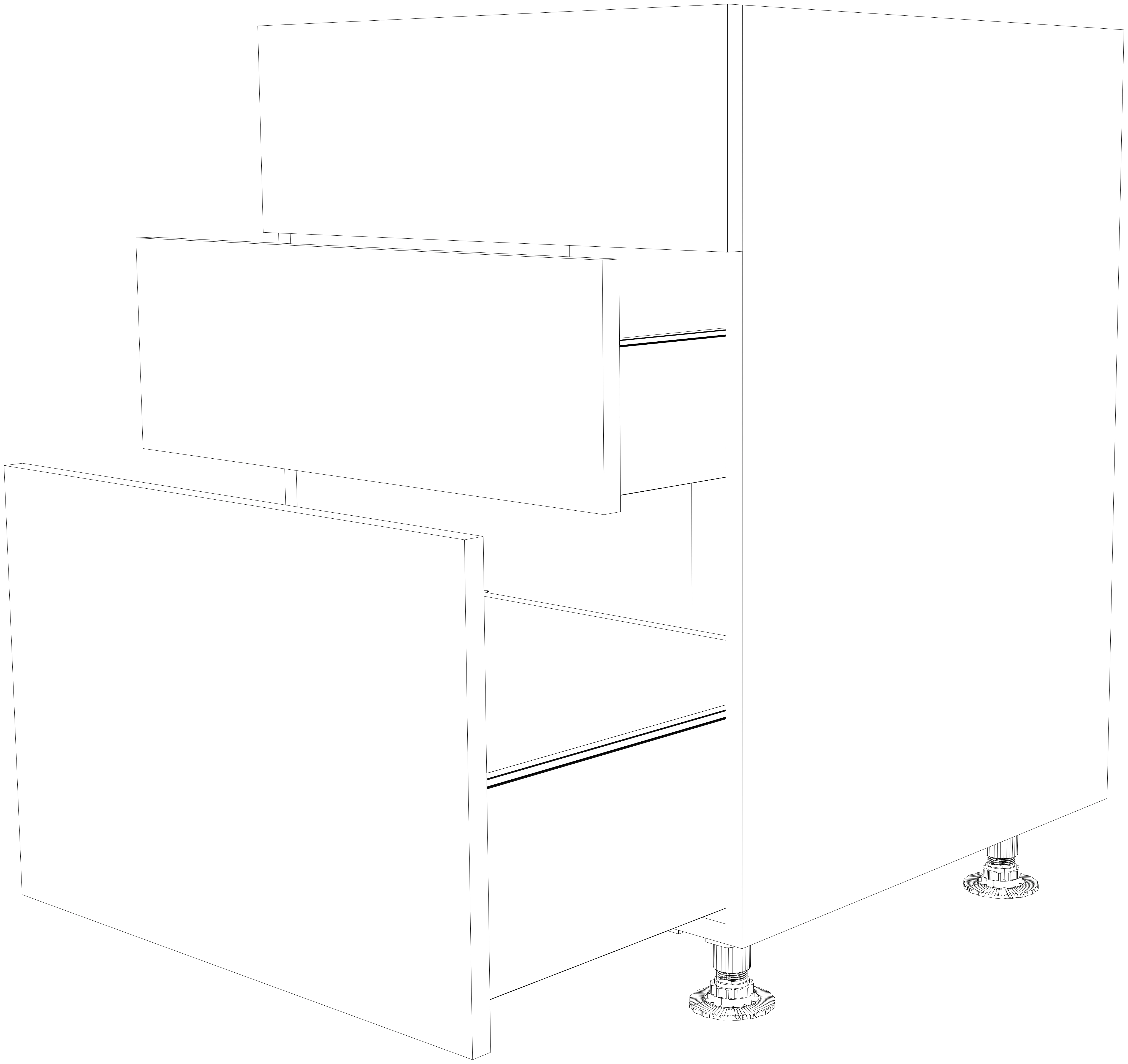

Dibujo técnico — Mueble Bajo 84 Placa Extractor 1 Frente Fijo 1 Cajon 1 Cacerolero P70
  • 011 FRENTE FIJO SUPERIOR H 21´5 CM.
  • 021 FRENTE INTERMEDIO H 21´5 CM.
  • 03LATERAL CAJON 12,8 CM.
  • 041 FRENTE INFERIOR H 41 CM.
  • 05LATERAL CACEROLERO 17,7 CM
  • 06FONDO DE CAJONES VARIABLE.
  • 07TRASERA MACIZA SUELTA SIN MECANIZAR.
  • 081 PERFIL ALUMINIO REFUERZO DELANTERO.
  • 09PATAS ALTO 8 CM (OPCIONAL 6 CM, 10 CM, 15 CM).
  • 10GUIAS DE 70 KILOS
