Mueble Bajo 84 Placa 2 Cajones 1 Cacerolero P70

MuebleBajo84Placa2Cajones1Cacerolero

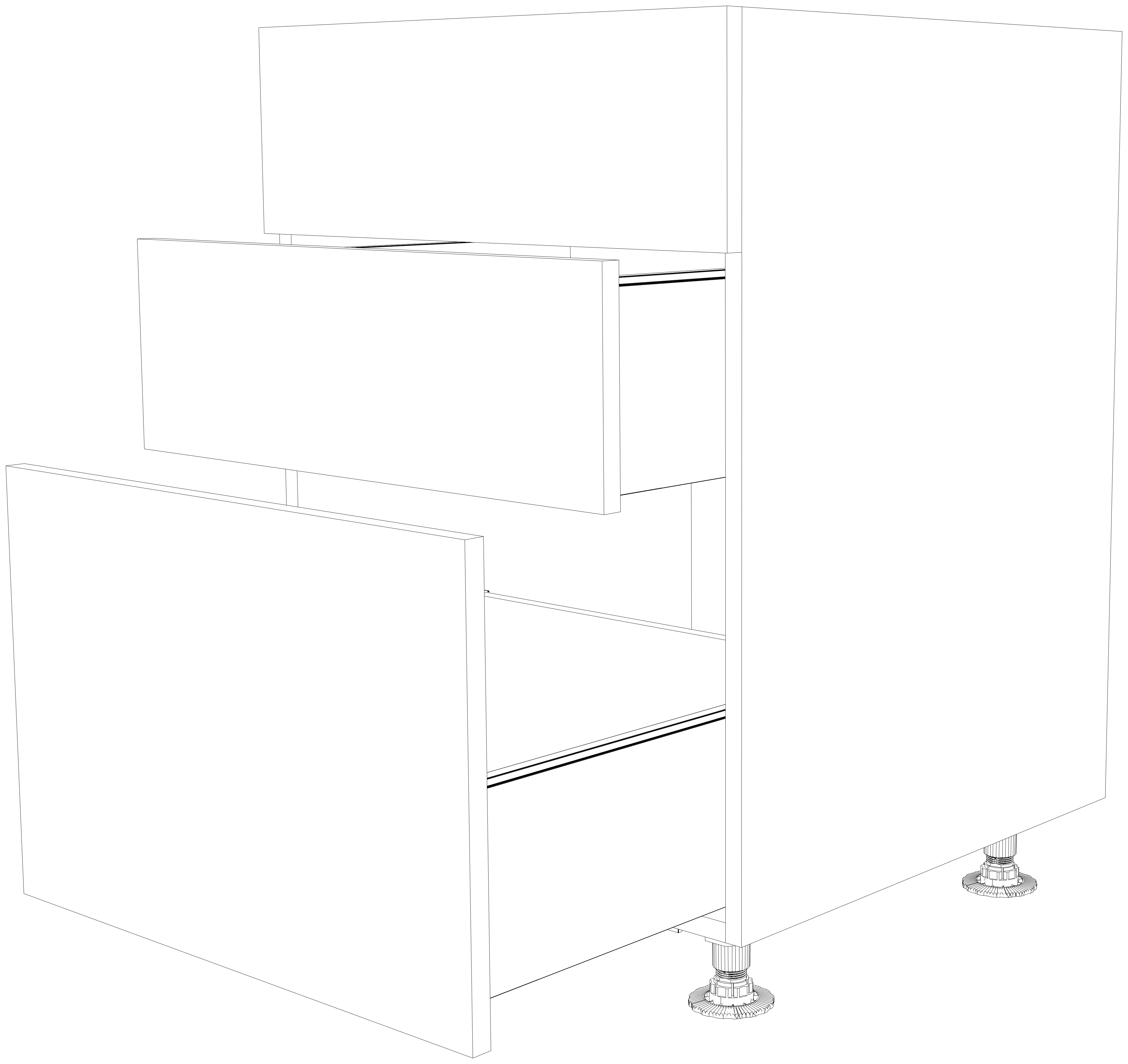

Dibujo técnico — Mueble Bajo 84 Placa 2 Cajones 1 Cacerolero P70
  • 011 FRENTE SUPERIOR H 21,5 CM.
  • 02LATERAL CAJON 12,8 CM.
  • 031 FRENTE INTERMEDIO H 21,5 CM.
  • 04LATERAL CAJON 12,8 CM.
  • 051 FRENTE INFERIOR H 41 CM.
  • 06LATERAL CACEROLERO 17,7 CM
  • 071 PERFIL ALUMINIO REFUERZO DELANTERO.
  • 08PATAS ALTO 8 CM (OPCIONAL 6 CM, 10 CM, 15 CM).
  • 09GUIAS DE 70 KILOS
