Mueble Bajo 84 1 Cajon 2 Caceroleros P70

MuebleBajo801Cajon2Caceroleros

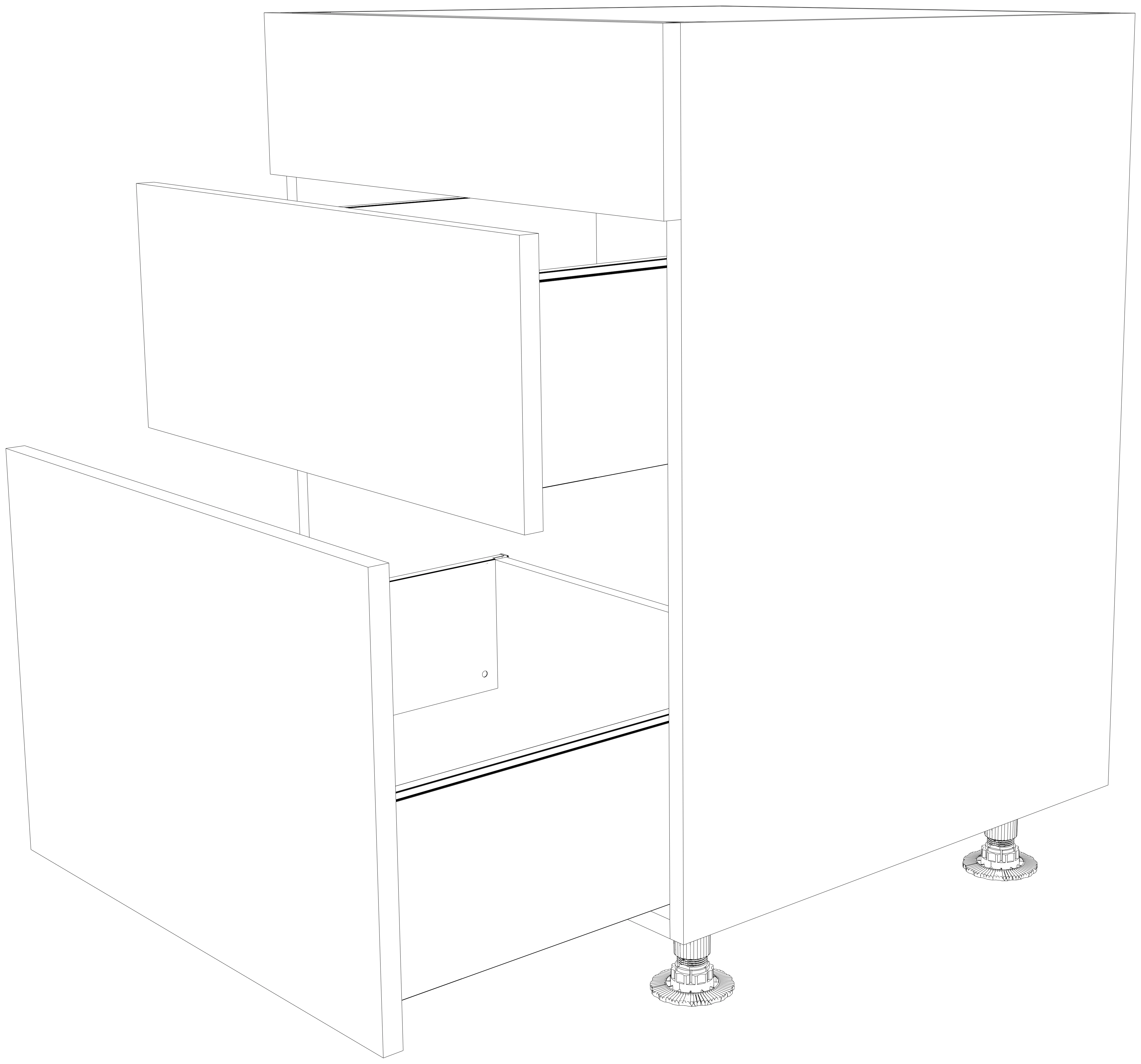

Dibujo técnico — Mueble Bajo 84 1 Cajon 2 Caceroleros P70
  • 011 FRENTE SUPERIOR H 18 CM.
  • 02LATERAL CAJON 9,5 CM.
  • 031 FRENTE INTERMEDIO H 25 CM.
  • 04LATERAL CACEROLERO 17,7 CM
  • 051 FRENTE INFERIOR H 41 CM.
  • 06LATERAL CACEROLERO 17,7 CM
  • 07PATAS ALTO 8 CM (OPCIONAL 6 CM, 10 CM, 15 CM)
  • 08GUIAS DE 70 KILOS
