Mueble Bajo 80 Placa 1 Cajon 2 Caceroleros P70

MuebleBajo80Placa1Cajon2CacerolerosFondo70

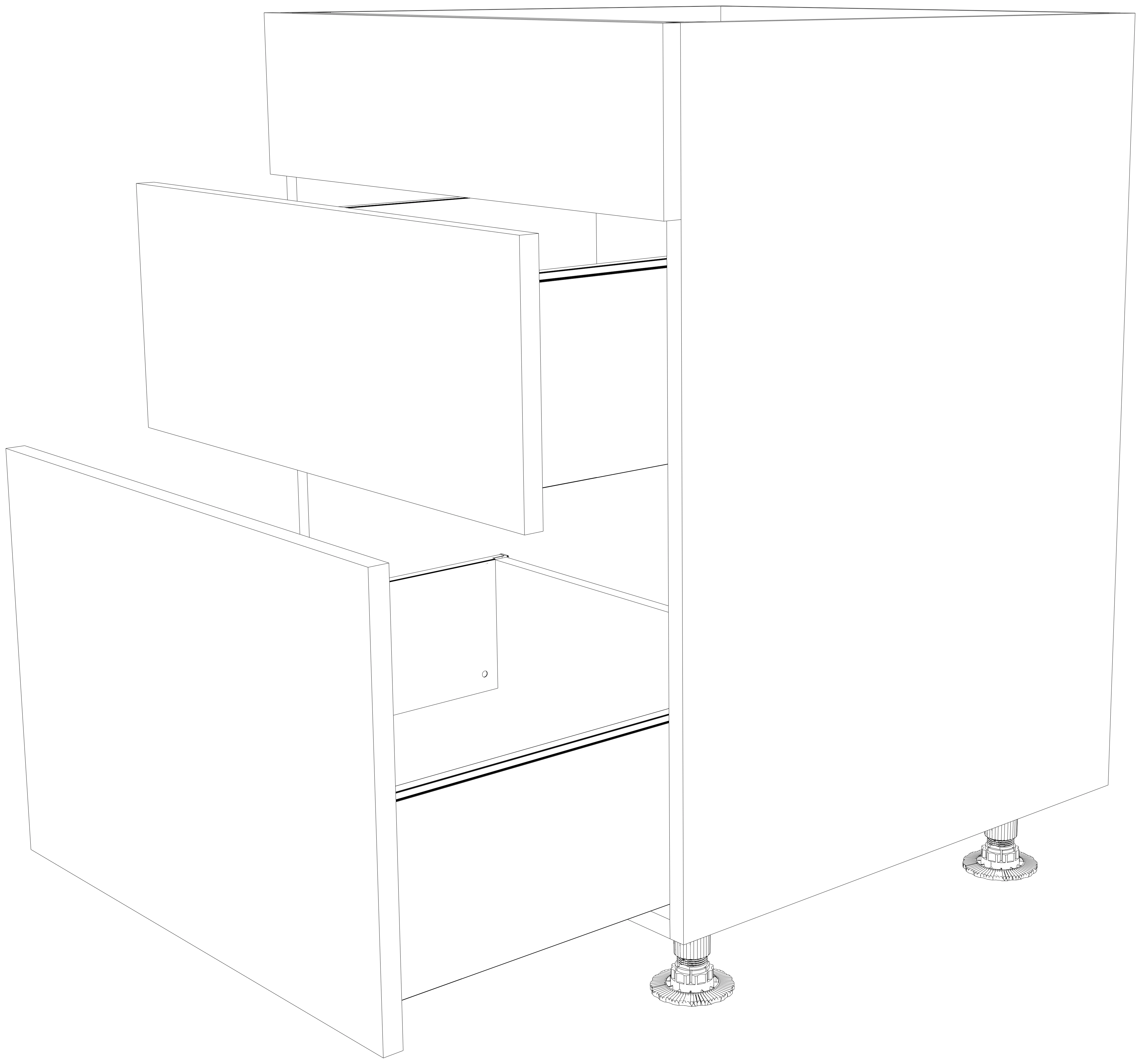

Dibujo técnico — Mueble Bajo 80 Placa 1 Cajon 2 Caceroleros P70
  • 011 FRENTE SUPERIOR H 16 CM.
  • 02LATERAL CAJON 9,5 CM.
  • 031 FRENTE INTERMEDIO H 23 CM.
  • 04LATERAL CACEROLERO 17,7 CM
  • 051 FRENTE INFERIOR H 41 CM.
  • 06LATERAL CACEROLERO 17,7 CM
  • 071 PERFIL ALUMINIO REFUERZO DELANTERO.
  • 08PATAS ALTO 10 CM (OPCIONAL 6 CM, 8 CM, 15 CM).
  • 09GUIAS DE 70 KILOS
