Mueble Bajo 84 Placa Extractor 2 Caceroleros

MuebleBajo84PlacaExtractor2Caceroleros

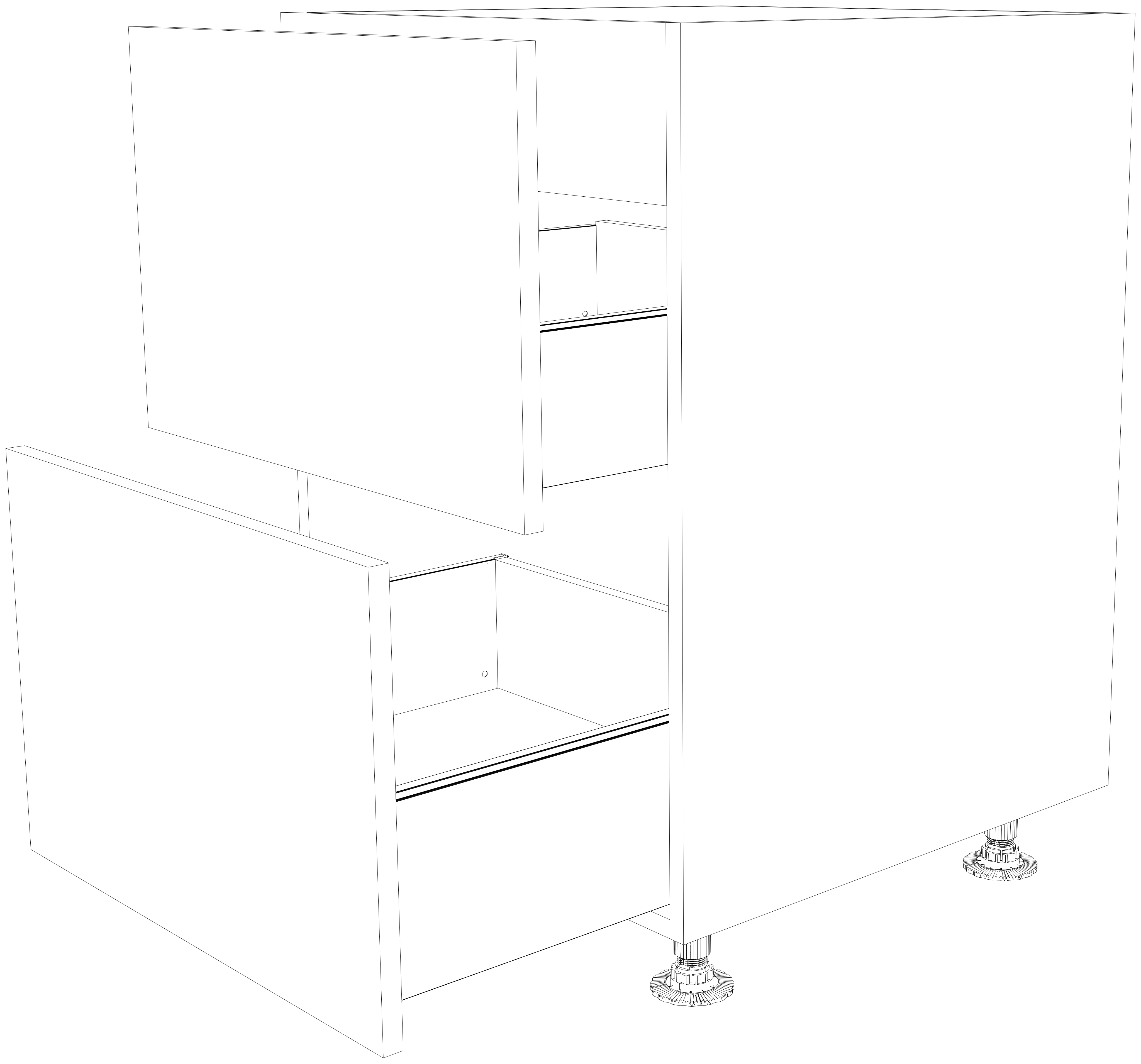

Dibujo técnico — Mueble Bajo 84 Placa Extractor 2 Caceroleros
  • 011 FRENTE SUPERIOR H 43 CM.
  • 02LATERAL CACEROLERO 12,8 CM.
  • 031 FRENTE INFERIOR H 41 CM
  • 04LATERAL CACEROLERO 17,7 CM
  • 05FONDO DE CAJONES VARIABLE.
  • 06TRASERA MACIZA SUELTA SIN MECANIZAR.
  • 071 PERFIL ALUMINIO REFUERZO DELANTERO.
  • 08PATAS ALTO 8 CM (OPCIONAL 6 CM, 10 CM, 15 CM).
  • 09GUIAS DE 70 KILOS EN ANCHO IGUAL Ó SUPERIOR DE 90 CM .
